眾多工程師青睞這一顆DC/DC芯片



許多工程師都推薦類比半導體。推薦的主要原因在于服務到位，可以幫助客戶開發各種應用。享受過服務的客戶基本都比較滿意，對自己的工作比較認可，主要是一群熱愛電路的人在一起整各種活。一位壇友表示：“類比的芯片可以入選，服務也不錯，他家的ADC也非常專業！”



另外的推薦原因在于模擬芯片產品線比較全，高性能模擬芯片可以找到替代。此外，汽車工業產品線也比較全，可以提供系統級解決方案。

具體從產品來看，類比半導體的IS801Q系列芯片推薦人最多。類比半導體IS801Q(車規級變壓器驅動) 內置360mΩ 低導通電阻功率管，可以實現最大3W 的功率輸出，且優化了重載下的轉換效率。IS801Q 優化了推挽輸出壓擺率控制并集成時鐘展頻功能，可以有效地解決系統的EMI 問題，并能夠有效幫助通過CE、RE等測試。

IS801Q 支持上電軟起動、死區插入保護、VCC欠壓保護和過溫保護，提高產品魯棒性的同時也保護了系統電源的掉電問題。此外，IS801Q 的高HBM ESD功能也顯著提高了產品本身的魯棒性。可以用is801/802替代 DC/DC模塊來降低系統整體成本，聯系他們FAE可以幫忙出方案。



 這個廠商的模塊，廣被應用

 與類比半導體相同，金升陽的支持者也非常眾多。其中一位壇友強調，在數字電路設計里面，一直選用金升陽的隔離DC/DC。在做系統集成時，隔離電源是必備的，而金升陽的DC/DC電源則一直存在于我的設計之中。其樣品申請簡單，外圍電路設計簡單，應用穩定，而且小巧。典型應用在RS485通訊模塊的隔離電源參考。 另一位壇友表示：“我用金升陽的兩個功率大小的產品，大點的是12V，小一點的為5V，用DC/DC主要是把地隔開，就是前面地燒了爆了，與后邊的電壓和地，沒有半毛錢關系?！?nbsp;具體來說，B0505 DC/DC模塊推薦最多，比如，B05_XT-2WR3(-TR)系列。官網顯示，B505_XT-2WR3(-TR)系列產品是專門針對板上電源系統中需要產生一組與輸入電源隔離的電壓的應用場合而設計的。該產品適用于：純數字電路，一般低頻模擬電路，繼電器驅動電路，數據交換電路等。

B1205S-1WR3系列DC/DC模塊應用也非常多，官網顯示，B_S-1WR3 系列產品是專門針對線路板上分布式電源系統中需要產生一組與輸入電源隔離的電源的應用場合而設計的。該產品適用于：純數字電路，一般低頻模擬電路，繼電器驅動電路，數據交換電路等。





內置軟啟動計時器的芯片

上海晶豐明源的DC-DC芯片BPD60312支持者也非常多，它是一款集成同步降壓轉換器，支持2.7V~16V的輸入電壓，輸出支持12A直流負載。芯片采用了低靜態電流方案，在輕負荷下節省功耗。為了滿足不同的應用要求，芯片允許用戶調整MODE引腳對地電阻來設置開關頻率，CCM/DCM模式選項和內部LDO輸出。SENSE+ 和SENSE- 引腳的遠端監測功能，可以幫助芯片實現更精確的輸出監控。此外，芯片還提供了一個可靈活設置的軟啟動計時器。





 小功率、消費類的“網紅產品”

 小功率LED及其它消費類DC/DC方案方面，許多人推薦矽力杰的國潮DC/DC產品。 其中，推薦較多的是矽力杰的SY586X系列，壇友表示，以前在低成本LED電源中已經大批量使用，減小無高壓大電容方案中輸出電流紋波很有效果。





 電路簡單的升壓DC/DC

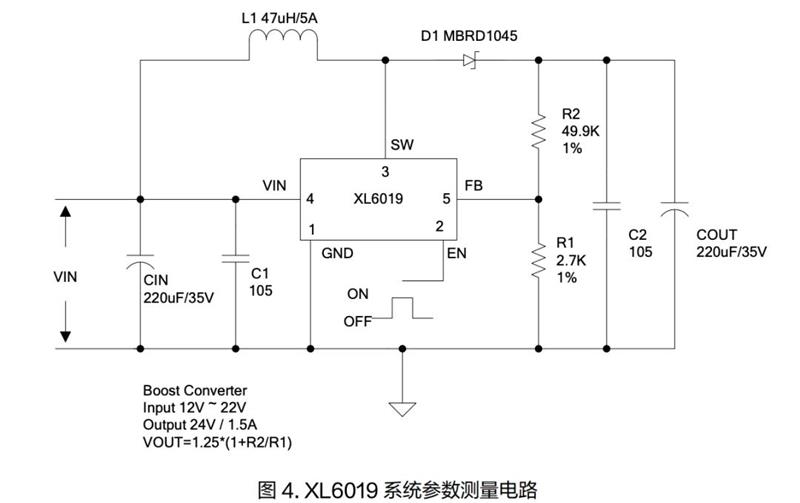

芯龍升壓DC/DC XL6019備受工程師關注，它效率高，輸入輸出范圍大，輸出電流大，電路簡單。



XL6019是一款專為升壓、升降壓設計的單片集成電路，可工作在DC 5V到40V輸入電壓范圍，低紋波，內置功率MOS。XL6019內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。 PWM控制環路可以調節占空比從0~90%之間線性變化。內置過電流保護功能與EN腳邏輯電平關斷功能。

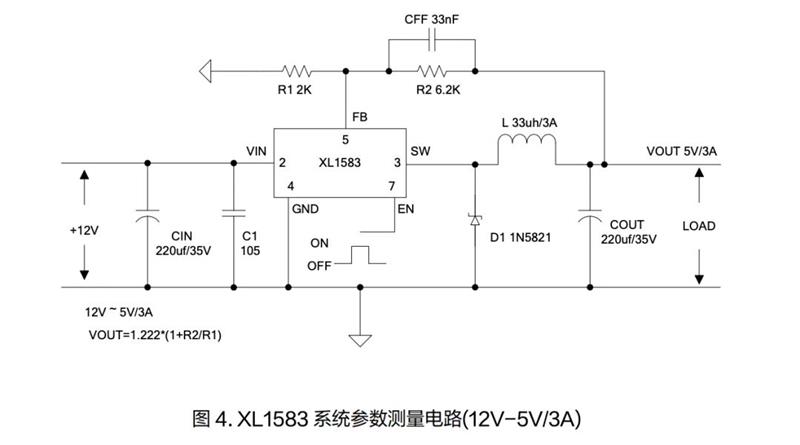

其中也有一位壇友表示，DC/DC芯片本人接觸少，用到的都是別人搭好的，不過之前做試樣時候用過上海芯龍的XL1583，也是別人推薦的，用起來都差不多，不過這片子給留下的最深的印象是，有3次我接錯線搞過載了，這片子都沒燒 官網顯示，XL1583是一款高效降壓型DC/DC轉換器，固定380KHz開關頻率，可以提供最高3A輸出電流能力，具有低紋波，出色的線性調整率與負載調整率特點。XL1583內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。 PWM控制環路可以調節占空比從0~100%之間線性變化。內置使能功能、輸出過電流保護功能。內部補償模塊可以減少外圍元器件數量。

 這款PD快充芯片備受矚目

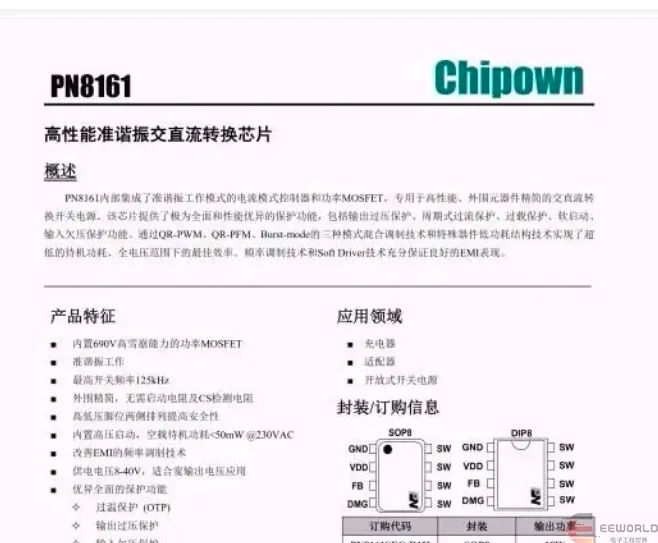

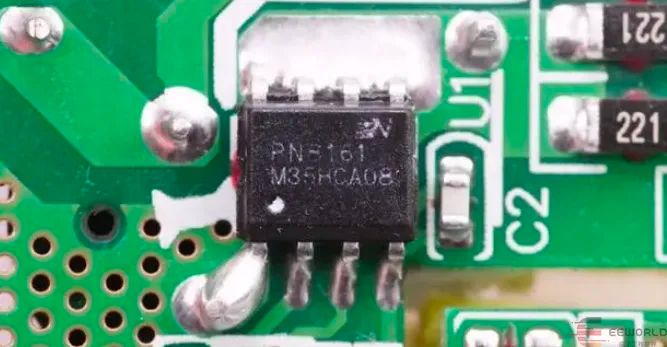

許多壇友也非常支持芯朋微的產品，其中，用于PD快充芯片18W直流轉換芯片PN8161 備受矚目。壇友表示：“曾經為OPPO、中興、努比亞、聯想等知名品牌代工一個工廠，做的快充，20W PD快充充電器，PWM主控芯片PN8161來自Chipown芯朋微?！?/p>



該芯片內部集成了準諧振工作的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的AC-DC開關電源。

 關于國產DC/DC的眾說紛紜

 壇友的討論非常激烈，其中也存在許多不同的觀點。 有工程師表示：國產現在基本沒有所謂的“最能打”的DC/DC芯片，前幾年芯片漲價，為降低成本才開始大量的用，是沒辦法才開始用的，后來發現不是什么高大尚產品，用國產電源芯片也不錯嘛，再加上國產芯片這幾年也給力，有一些廠家的芯片還真不錯。 木犯001號就列舉了大量他推薦的國產DC/DC芯片型號，以及它們的基本特性：

• H6203：這款芯片由惠海半導體提供，它支持寬電壓輸入（最高120V），并具備低待機功耗的特點。適用于電動車市場、園林工具、BMS、LED大燈等電源供電方案。

• H6205：同樣由惠海半導體出品的H6205，輸入電壓范圍為7-80V，可持續輸出電流2A，瞬間4A，適合于需要較高電流輸出的場合。

• H6201：這款芯片能夠持續輸出10A的電流，適用于高電流應用的場合，如電動車控制器、BMS等。

• JW5121：這款芯片適用于12V輸入以下的DC/DC電源芯片，具備SOT23-6封裝，可以在多種應用場合中使用。

• XD208H：這款芯片同樣適用于12V輸入以下的DC/DC電源芯片，封裝形式為SOT23-6。

• SC72001：這是另一款12V輸入以下的DC/DC電源芯片，也采用SOT23-6封裝。

• ZCC2480：適用于12V輸入以下的DC/DC電源芯片，提供SOT23-6封裝。

• TD1688：這款芯片也適用于12V輸入以下的DC/DC電源芯片，封裝形式為SOT23-6。

• OB2107和OB2106：這兩款芯片都適用于12V輸入以下的DC/DC電源芯片，采用SOT23-6封裝。

• LM5163、LM34940、LM5017、LM5007、LM25010：這些LM系列的芯片均適用于不同的DC/DC電源應用，具有不同的輸入輸出電壓范圍和功率輸出。

• SD4932B、SD4923E、SD4942、SD4952B、SD4954B、SD4945、SD4931、SD4938、SD4943、SD4945、SD2527、SD42527、SI3402、BM0451HV：這些芯片均適用于DC/DC電源應用，提供不同的輸入輸出電壓范圍和功率輸出。

• XL7005A、XL7015、XL7025、XL7026、XL7035、XL7036、XL7045、XL7046、XL7056：這些XL系列的芯片也適用于DC/DC電源應用，有不同的輸入輸出電壓范圍和功率輸出。

 小手在顫抖則表示，國內做DC/DC電源芯片的廠家有南芯科技、屹晶微、圣邦微電子、森木磊石等。前面三個都是做電源管理芯片，具有高效率、低噪聲、小體積等特點。重點要說的是森木磊石PPEC系列電源芯片，是國內唯一一家做免代碼DC/DC電源芯片的廠家，可以省去前期編寫代碼的時間，在線調整參數，為電源企業降本增效。 tagetage表示，DC/DC芯片我用的挺多的，但主要是國際一線品牌，常用的有Linear，Ti，Onsemi，Maxim等，要說最能打國產的DC/DC芯片我就想到了一個，國產的34063，價格是0.0X元你服不服？ wangerxian表示，用過西安航天民芯和南京微盟的，目前用的還行，沒啥問題。 想了解更多？歡迎訪問“最能打的中國芯”專題。該專題針對模擬與電源、數字、應用三大角度，是綜合工程師實際使用體驗、業界專家經驗以及編輯觀點，從細分類別中遴選出“最能打”的產品。 目前，專題涵蓋碳化硅（SiC）、放大器與比較器、LDO、DC/DC、傳感器、數據轉換、充電管理、接口電路、藍牙/Wi-Fi芯片、MCU（RISC-V架構）、MCU（Arm架構）、車規芯片、儀器儀表13個子類芯片。具體榜單如下：
